WECKMAN STEEL

Weckman Progantti J

DEN NYA GENERATIONENS LÅSFALSTAK

Weckman Progantti J är det finländska plåtslagarkunnandets senaste mästarprov, det mest avancerade låsfalstaket på marknaden.
De innovativa konstruktionslösningarna gör Progantti till den tystaste och bäst ventilerade takhelheten.
Ett låsfalstak där varje detalj har finslipats. Det unika monteringssystemet och det diskreta och eleganta utseendet garanterar ett lyckat resultat på alla hus.

Finns i kvalitetsklass Premium 50.



Grangrön
RR11

Vaalea harmaa
RR21

Mörkgrå
RR23

Röd
RR29

Mörkbrun
RR32

Svart
RR33

Tegelröd
RR750

SNYGG OCH HÖGKLASSIG
WECKMAN PROGANTTI

TYST

Ett Progantti-takpaket är en tyst helhet.

VENTILERAD

Taket ventileras enligt bestämmelserna i alla förhållanden.

VATTENTÄT ÄVEN PÅ ETT LÄTT SLUTTANDE TAK

Falskonstruktionen garanterar ett vattentätt tak med en lutning så liten som 1:8 utan extra tätningar.

HÅLLBAR

Progantti-plåten består av extra hållfast konstruktionsstål av 320-kvalitet.
Hållbarhetsklassificering på upp till 50 år.

ETT VACKERT TAK

Tack vare sina finslipade detaljer utgör Progantti-taket en vacker helhet.

ENKEL MONTERING

Den avancerade låsfalskonstruktionen förenklar monteringen.

TEKNISK INFORMATION OCH TAKTILLBEHÖR

TEKNISK INFORMATION

MONTERINGSTILLBEHÖR

REGNVATTENSYSTEM

TAKSÄKERHETSPRODUKTER

INSTRUKTIONER

WECKMAN PROGANTTI

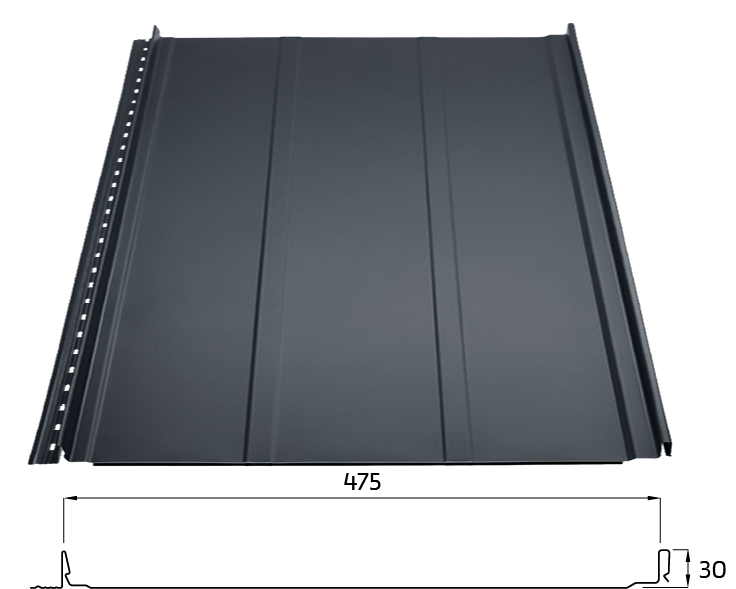

Weckman Progantti J

$Nominell effektiv bredd#475 mm
$Totalbredd#¨505 mm
$Minimilängd#1500 mm
$Maxlängd#13500 mm
$Profilhöjd#29 mm
$Råmaterial#0,5 eller 0,6 mm konstruktionsstål
$Stålkvalitet#S320GD+Z
$Brandklass#BROOF (RakMk E1)
$Minsta rekommenderade taklutning#1:8
$Läktintervall#300 mm
Mått enligt SFS-EN 508-1 toleranserna

ENDAST FRÅN WECKMAN

WECKMANS sidofästen möjliggör fri värmeutvidgning av takmaterialet och minskar risken för deformering och ljud.

WECKMANS ventilationsfjäder säkerställer tillräcklig ventilation i Weckmans takåskonstruktion även vid kallt väder.
Fukten tar sig ut genom taknocken utan att kondenseras på yttertakets undersida, vilket minimerar risken för skador på konstruktionerna under yttertaket.

MONTERINGSTILLBEHÖR FÖR WECKMAN TEGELPROFIL- OCH KORRUGERADE TAK


1

Progantti takplåt

Effektiv bredd 475 mm.


2

Brett nockbeslag L=2 m

Marknadens bredaste nockbeslag underlättar monteringen och ger marginaler.


3

Nocktätningsbeslag L~464 mm

Främjar takets ventilation. Färg RR23


4

Gavelbeslag L=takfallets mått (upp till 10 m)

Snyggt beslag med samma mått som takfallet (max. 10 m) utan skarvar.


5

Undre takfotsbeslag L=2 m

Ett justerbart undre takfotsbeslag underlättar monteringen av takrännor och styr takfotslinjen.


6

Skiva med gering, full bredd L=2 m

Skiva med gering med full bredd som gör Progantti-plåtarna garanterat vattentäta även på lätt sluttande tak.


7

Tätningsband

För tätning av gering. Med självhäftande yta.


8

Dämpningsband

Dämpar ljud orsakade av vind, enkel och snabb att installera.


9

Fogbeslag till sidan L=2 m

För skarvar mellan tak och vägg.


10

Fogbeslag L=2 m

Fås färdigt böjd i rätt vinkel.


11

Underbeslag, galvaniserat L=2 m

Nödvändigt på takfoten under gavelbeslaget – håller täckskivan torr.


12

Avlopps-/radonventilationsrör

Isolerat 110. Komplett serie, Progantti-genomföring ingår.


13

Ventilationsutloppsrör

Isolerad 125/160 mm. Komplett paket, Progantti-genomföring ingår.


14

Genomföringsgummi

25-70 mm, 50-100 mm, 90-150 mm, 125-200 mm


15

Taklucka

Passagens storlek är 600 x 600 mm. Gångjärn och lås ingår.


16

Ventilationsfjäder

Håller ventilationsmellanrummen öppna i en ventilerad taknockkonstruktion även under vintern.


17

Sidofäste, galvaniserat

Möjliggör fri värmeutvidgning vid takets kanter, vilket förhindrar deformering och ljud.


18

Övre takfotsbeslag L=2 m

För pulpettak. Fås färdigt böjd i rätt vinkel.


19

Tätningsbeslag för valmning L=2 m

Perforerat tätningsbeslag som hindrar snö och vatten från att ta sig in i de underliggande konstruktionerna och främjar ventilationen. Färg RR23.


20

Takläggningsskruv 4,8 x 28

För den nedre kanten av geringskurna takplåtar och fästande av beslag.

GARANTERAT HÅLLBAR OCH SÄKER KVALITET

Komplettera ditt Weckman-tak med ett snyggt och väl fungerande regnvattensystem. Rännorna och stuprören tillverkas av varmförzinkat stål som är Pural-belagt på båda sidorna.
Fördelarna med beläggningen är en utmärkt korrosionsbeständighet, lätt rengöring och utseendets hållbarhet. Standardfärger: vit, röd, mörkgrå, mörkbrun och svart.

DIMENSIONER



Stuprör
Stuprörsserie för 3,0 m takfot, takfotshöjder på över 3 m med förlängningsdelar.

Vattenränna

Standardlängd Standardlängd 3,0 m, 4,0 m eller 5,0 m. Yttre rännkrok och skarvdel för rännan som standard.


1

P13 Vattenränna


2

P13 Ändstycke


3

P13 Ändstycke


4

P13 Rännkrok, lång


5

P13 Rännkrok, vinklad (1:3; 1:2,5; 1:1,15)


6

P13 Skarvdel


7

P13 Omvikningskupa


8

P13 Inre vinkel


9

P13 Yttre vinkel


10

P10 Övre böj


11

P10 Nedre böj


12

P10 Utloppsrör


13

P10 Stuprörsfäste


14

P10 Väjning


15

P13 Stuprör 1,0 m och 2,3 m

HÅLLBARA OCH SÄKRA WECKMANS TAKSÄKERHETSPRODUKTER

Fasadstegeden säkerställer trygga övergång till taket.Takbryggan i sin tur garanterar en trygg gångväg på taket till exempel i samband med skorstenssotning, snöfällning, antenninstallation och andra arbeten på taket.

STEGAR

Weckman-stegar tillverkas av varmförzinkade ovala rör utan svetsningar.Stegpinnarna är runda rör.Fasadstegen fås som pulverlackerad eller galvaniserad och takstegen som galvaniserad. Standardfärger för tak- och fasadstegar: vit, röd, mörkgrå, mörkbrun och svart.

TAKSTEGE

Standardlängder 1,5m, 2,4 m, 2,7 m, 3,6 m, 4,2 m, 4,8 m, 5,1 m, 5,4 m, 6,0 m, 6,3 m och 7,2 m. I paketet ingår stegens stomme och takfästen.

FASADSTEGE

Standardlängder 1,5m, 2,4 m, 2,7 m, 3,6 m, 4,2 m, 4,8 m, 5,1 m, 5,4 m, 6,0 m, 6,3 m och 7,2 m. I serien ingår stegens övre bågar och väggfästen (för takfotsbredd på 80–100 cm).

SÄKERHETSSTEGE

1,8 m, 2,4 m, 2,7 m, 3,0 m, 3,6m och 4,2 m. Stegens stomme och takfästen ingår.

TAKBRYGGA

Takbryggor kan även användas för att bygga arbetsplattformar och trappsteg på taket.Weckmans takbryggor är säkra, har en snögenomträngningsförmåga på 50 % och representerar klass 2, som möjliggör fästande av säkerhetslinor.Takbryggorna är pulverlackerade.Profilspecifika takfästen.Standardfärger: mörkgrå, röd, mörkbrun, svart, tegelröd.

TAKBRYGGA

Standardlängder 1,21 m (takfästen 3 st.), 2,47 m (takfästen 3 st.) och 2,97 m (takfästen 4 st.).

SNÖRÄCKE

I finländska förhållanden är snöräcket ett oumbärligt tillbehör där människor rör sig. Weckman-snöräcken tillverkas av varmförzinkat stål.Snöräcket levereras som antingen galvaniserat eller pulverlackerat.Två ovala rör, fyra takfästen enligt takplåten.Standardfärger: mörkgrå, röd, mörkbrun, svart, tegelröd.

SNÖRÄCKE

3000 mm

Weckmans kvalitet säkerställs genom tillverkning enligt kvalitetssystemet ISO9001. Du känner igen kvaliteten på grund av CE-märkningen, eftersom alla våra stålprodukter uppfyller kraven i standarderna SFS-EN 14783:2006 och SFS-EN 1090-1:2009+A1:2011. Var och en av våra anställda har internaliserat vårt mål att behålla arbetskvaliteten hög och felfri. Våra bärande stålprodukter har även VTT:s godkännanden och certifieringar.

ISO-9001-quality system
CE
VTT approvals

WECKMAN PREMIUM 50
