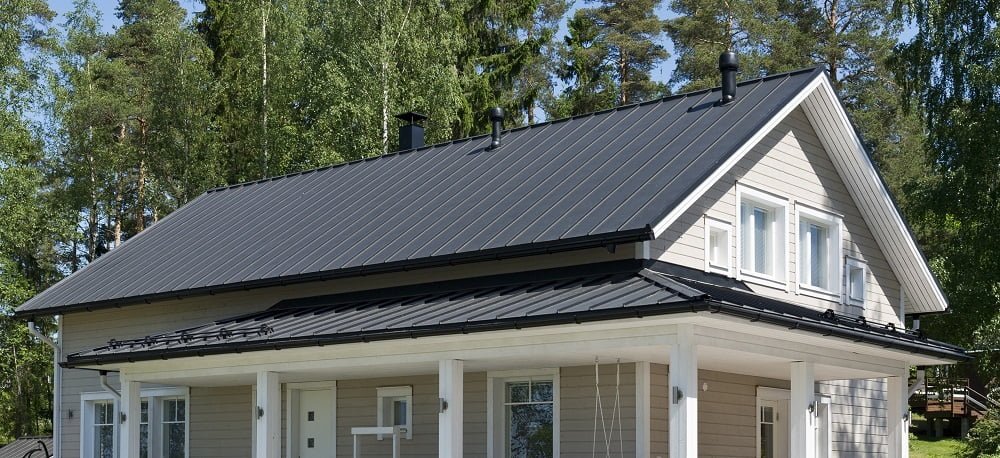

Weckman Progantti

UUDEN SUKUPOLVEN LUKKOSAUMAKATTO

Weckman Progantti on suomalaisen peltiseppäosaamisen viimeisin taidonnäyte, markkinoiden kehittynein lukkosaumakatto. Innovatiiviset rakenneratkaisut tekevät Progantista hiljaisimman ja tuulettuvimman kattokokonaisuuden. Yksityiskohtia myöten viimeistelty lukkosaumakatto, jonka vertaansa vailla oleva asennusjärjestelmä sekä hillityn tyylikäs ulkonäkö varmistavat onnistuneen lopputuloksen kaikille katoille.

Teräspaksuudet 0,5 mm ja 0,6 mm.

Saatavissa laatuluokissa Premium 50 ja Standard 40.

Havunvihreä
RR11

Vaalea harmaa
RR21

Tumma harmaa
RR23

Punainen
RR29

Tumma ruskea
RR32

Musta
RR33

Tiilenpunainen
RR750

NÄYTTÄVÄ JA LAADUKAS
WECKMAN PROGANTTI

HILJAINEN

Progantti-kattopaketti on hiljainen kokonaisuus.

TUULETTUVA

Määräysten mukaisesti tuulettuva katto kaikissa olosuhteissa.

VESITIIVIS MYÖS LOIVALLA KATOLLA

Saumarakenne varmistaa vesitiiviyden jopa 1:8 kattokaltevuudelle ilman lisätiivisteitä.

KESTÄVÄ

Progantti-kate erikoislujaa 320-laadun rakenneterästä. Jopa 50 vuoden kestävyysluokitus.

KAUNIS KATTO

Viimeisteltyjen yksityiskohtien ansiosta Progantti-katto on kaunis kokonaisuus.



HELPPO ASENNUS

Edistyksellinen lukkosaumarakenne helpottaa asennusta.

TEKNISET TIEDOT JA KATTOVARUSTEET

TEKNISET TIEDOT

ASENNUSTARVIKKEET

SADEVESIJÄRJESTELMÄT

KATTOTURVATUOTTEET

OHJEET

WECKMAN PROGANTTI



Weckman Progantti

$Nimellishyötyleveys#475 mm
$Kokonaisleveys#¨505 mm
$Vähimmäispituus#1500 mm
$Enimmäispituus#13500 mm
$Profiilin korkeus#29 mm
$Raaka-aine#0,5 tai 0,6 mm rakenneteräs
$Teräslaatu#S320GD+Z
$Paloluokka#BROOF (RakMk E1)
$Pienin suositeltava kattokaltevuus#1:8
$Ruodejako#300 mm
Mitat SFS-EN 508-1 toleranssien mukaan

VAIN WECKMANILTA

WECKMAN-sivukiinnikeratkaisu mahdollistaa kattomateriaalin vapaan lämpölaajenemisen ja estää kattopellin kupruilun ja ääntelyn.

WECKMAN-tuuletusjousi varmistaa katon riittävän tuuletuksen Weckman harjarakenteessa myös kylmällä säällä. Kosteus poistuu harjan kautta tiivistymättä katteen alapintaan, näin minimoidaan vesikaton  alla olevien rakenteiden vaurioitumisen riski.

WECKMAN PROGANTTI-KATON ASENNUS­TARVIKKEET




1

Progantti katelevy

Hyötyleveys 475 mm.


2

Leveä harjalista L=2 m

Markkinoiden levein harjalista tuo asennukseen helppoutta ja liikkumavaraa.


3

Harjan tiivistyslista L~464 mm

Katon tuuletusta edistävä. Väri RR23


4

Päätylista L=lappeen mitta (10 m asti)

Näyttävä, koko lappeen mittainen lista (max 10m) yhtenä kappaleena ilman saumoja.


5

Alaraystäslista L=2 m

Säädettävä alaräystäslista helpottaa sadevesikourujen asennusta ja ohjaa katon räystäslinjausta.


6

Täysleveä jiirilevy L=2 m

Täysleveä jiirilevy varmistaa Progantti-katon vedenpitävyyden loivillakin lappeilla.


7

Tiivistenauha

Jiirin tiivistämiseen. Liimapinnalla.


8

Vaimennusnauha

Vaimentaa tuulen aiheuttamat äänet, helppo ja nopea asentaa.


9

Liittymälista sivulle L=2 m

Katon ja seinän vierustoille.


10

Liittymälista L=2 m

Saatavissa oikeaan kulmaan valmiiksi taivutettuna.


11

Aluslista, sinkitty L=2 m

Välttämätön räystäslipoissa päätylistan alla - estää otsalautojen kastumisen.


12

Viemärin-/Radon-tuuletusputki

Eristetty 110. Täydellinen sarja, sisältää Progantti-läpiviennin.


13

Ilmastoinnin poistoputki

Eristetty 125/160 mm. Täydellinen paketti, sisältää Progantti-kattoläpiviennin.


14

Läpivientikumi

25-70 mm, 50-100 mm, 90-150 mm, 125-200 mm


15

Kattoluukku

Kulkuaukon koko 600 x 600 mm. Sisältää saranat ja lukituksen.


16

Tuuletusjousi

Pitää tuuletusvälit avoimena tuulettuvassa harjarakenteessa myös talviolosuhteissa.


17

Sivukiinnike sinkitty

Mahdollistaa katon reuna-alueilla vapaan lämpöliikkeen, estäen katelevyn kupruilun ja ääntelyn.


18

Yläräystäslista L=2 m

Pulpettikaton harjalle. Saatavissa oikeaan kulmaan valmiiksi taivutettuna.


19

Auman tiivistyslista L=2 m

Rei’itetty tiivistyslista estää lumen ja veden pääsyn alusrakenteisiin ja edistää tuulettuvuutta. Väri RR23.


20

Kateruuvit 4,8 x 28

Jiiriin leikattujen katelevyjen alareunaan ja listojen kiinnitykseen.


21

Ruostumattomat (AISI410) ruuvit

Katelevyjen kiinnitykseen puuruoteisiin.

TAATUSTI KESTÄVÄÄ JA TURVALLISTA LAATUA

Viimeistele Weckman-kattosi näyttävällä ja toimivalla sadevesijärjestelmällä. Kourut ja syöksytorvet valmistetaan molemmin puolin Pural-pinnoitetusta kuumasinkitystä teräksestä. Pinnoitteen etuja oat erinomainen korroosionkestävys, hyvä puhdistettavuus ja ulkonäön kestävyys. Vakiovärit: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

MITAT



Alastuloputki
Alastulosarja 3,0 m:n räystäälle, yli 3 m:n räystäskorkeudet jatko-osilla.

Kouru

Vakiopituus Vakiopituus 3,0 m, 4,0 m tai 5,0 m. Vakiona ulkopuolinen kannake sekä kourun liitoskappale.


1

P13 Kouru


2

P13 Päätykappale


3

P13 Kourukannake, lyhyt


4

P13 Kourukannake, pitkä


5

P13 Kourukannake, vino (1:3; 1:2,5; 1:1,15)


6

P13 Liitoskappale


7

P13 Luikulähtö


8

P13 Sisäkulma


9

P13 Ulkokulma


10

P10 Ylämutka


11

P10 Alamutka


12

P10 Poistoputki


13

P10 Alastulon kiinnike


14

P10 Väistö


15

P13 Syöksytorvi 1,0 m ja 2,3 m

KESTÄVÄ JA TURVALLISET WECKMAN KATTO­TURVATUOTTEET

Seinätikkaat varmistavat turvalliset katolle siirtymiset. Kattosilta puolestaan takaa turvallisen kulkureitin katolla, esim. piipun nuohouksen, lumien pudotuksen, antenniasennusten ja muidenkin katolla tapahtuvien töiden yhteydessä. Lumiesteet on suunniteltu ennaltaehkäisemään lumen putoamisesta aiheutuvia vahinkoja sekä suojaamaan katon pinnoitetta. Kaikki kattoturvatuotteet ovat varmaa ja laadukasta suomalaista työtä.

TIKKAAT

Weckman-tikkaat tehdään kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittyinä ja lapetikas pulveripolttomaalattuna. Vakiovärit katto- ja seinätikkaille: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

LAPETIKAS

Vakiopituudet 1,5m, 2,4 m, 2,7 m, 3,6 m, 4,2 m, 4,8 m, 5,1 m, 5,4 m, 6,0 m, 6,3 m ja 7,2 m.

Tikassarja sisältää tikasrungon ja kattokiinnikkeet.

SEINÄTIKAS

Vakiopituudet 1,5m, 2,4 m, 2,7 m, 3,6 m, 4,2 m, 4,8 m, 5,1 m, 5,4 m, 6,0 m, 6,3 m ja 7,2 m.

Tikassarja sisältää tikasrungon yläkaaret ja seinäkiinnikkeet (80 - 100 cm räystäsleveydelle).

TURVATIKAS

1,8 m, 2,4 m, 2,7 m, 3,0 m, 3,6m ja 4,2 m.

Sisältää tikasrungon ja seinäkiinnikkeet.

KATTOSILTA

Kattosiltoja voidaan käyttää myös työtasojen ja porrasaskelmien rakentamiseen katolla. Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50%  ja ne ovat luokkaa 2, joka mahdollistaa turvaköyden kiinnittämisen. Kattosillat polttopulverimaalattuja. Kattoprofiilikohtaiset kattokiinnikkeet. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

KATTOSILTA

Vakiopituudet 1,21 m (kattokiinnikkeitä 3 kpl), 2,47 m (kattokiinnikkeitä 3 kpl), ja 2,97 m (kattokiinnikkeitä 4 kpl).



LUMIESTE

Lumieste on Suomen oloissa välttämätön tuote kulkureittien kohdalla. Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä. Lumieste toimitetaan joko sinkittynä tai pulveripolttomaalattuna. Kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

LUMIESTE

3000 mm

Weckman-laadun varmistaa ISO9001-laatujärjestelmän mukainen valmistus. Weckman laadun tunnistat myös CE-merkinnästä, sillä kaikki terästuotteemme täyttävät SFS-EN 14783:2006 ja SFS-EN 1090-1:2009+A1:2011  standardien vaatimukset. Jokainen työntekijämme on sisäistänyt päämäärämme pitää tekemisen laatu korkeatasoisena ja virheettömänä. Kantavilla terästuotteillamme on myös VTT:n hyväksynnät ja sertifikaatit.

WECKMAN PREMIUM 50

WECKMAN STANDARD 40
