Weckman W-1
Perinteinen ja tukeva aallon muotoinen kattopelti

Weckman W-1 on perinteinen ja tukeva poimulevy, jonka tiuha ja matala aallonmuoto tuo peltikatolle rauhallisen ilmeen.

Saatavana laatuluokissa Premium 50, Standard 40 ja Economy 30 sekä sinkittynä.

Havunvihreä RR11
Vaalea harmaa RR21
Tumma harmaa
Punainen RR29
Tumma ruskea RR32
Musta RR33
Tiilenpunainen RR750

W-1 kattopellin edut

Ympäristöystävällinen

Valmistettu 100 % kierrätettävästä takuupinnoitetusta teräksestä.

Kestävä

Pitkäikäinen kuumasinkitty tai maalipinnoitettu teräs. Jopa 50 v. laatuluokitus.

Laaja valikoima

Useita profiili-, väri- ja pinnoitevaihtoehtoja sekä raaka-ainepaksuuksia.

Edullinen

Kestävä, helppohoitoinen ja pitkäikäinen.

Tekniset tiedot ja kattovarusteet

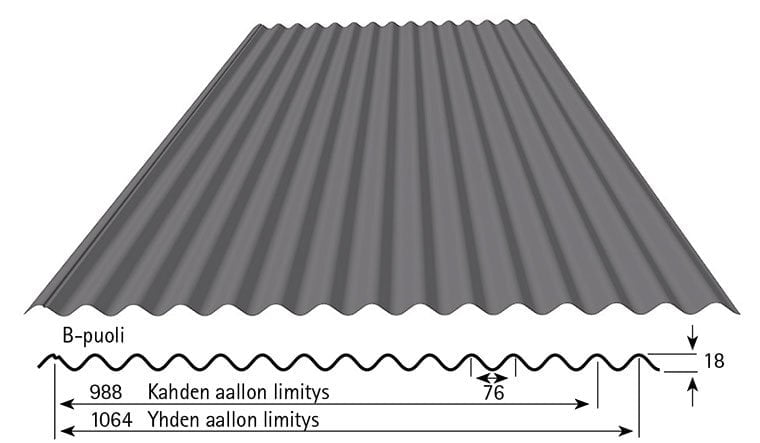

Weckman W-1:n tekniset tiedot

Weckman W-1

Nimellishyötyleveys

1064 mm

Profiilin korkeus

18 mm

Enimmäispituus

~8000 mm

Vähimmäispituus

400 mm

Pienin suositeltava kattokaltevuus

1:7

Raaka-aine

0,45–0,6 mm

Käyttökohteet

Vesikatto- ja seinäverhouslevy

Ruodejako

300–1200 mm

Teräslaatu

DX51D+Z(0,45mm); S320GD+Z(0,5mm); S320GD+Z(0,6mm)

Paloluokka

BROOF (RakMk E1)

Laatujärjestelmä

ISO-9001

Kokonaisleveys

~1120 mm


Mitat SFS-EN 508-1 toleranssien mukaan

PERUSPAKETTI

  • Kattolevy
  • Harjalista, sileä
  • Päätylista 160 mm
  • Ruuvit 4,8 x 50 mm
  • Ruuvit 4,8 x 28 mm (listojen kiinnitys)
  • Harjatiiviste

LISÄTARVIKEPAKETTI

  • Harjan tuuletuskappale
  • Räystäslista
  • Kattoturvatuotteet
  • Sadevesijärjestelmä

Weckman valolevyt

W-1/1064 profiiliin on saatavilla kirkasta valolevyä (polykarbonaatti, valon läpäisevyys n. 90 %).
Vakiopituus 3000 mm. Raaka-ainepaksuus n. 0,9 mm.



Weckman poimulevykaton asennus­tarvikkeet

Katelevy

Muotoharjalista L=1,93 m

Tiilikuviokatoille. Suositellaan kattokaltevuuksille
loivempi kuin 1:2.

Sileä harjalista L=2 m

Poimulevykatoille. Kaikille kattokaltevuuksille.

Päätylista L=2 m

Liittymälista L=2 m

Saatavissa oikeaan kulmaan valmiiksi taivutettuna.

Räystäslista L=2 m

Aluslista L=2 m

Välttämätön räystäslipoissa päätylistan alla - estää otsalautojen kastumisen.
Profiilikohtainen.

Jiirilevy, täysleveä L=2 m

Kattoluukku

Kulkuaukon koko 600 x 600 mm. Sisältää saranat ja lukituksen.

Läpivientiputken pohjalevy L=1 m

Poimulevykattoihin. Käytetään yhdessä eristettyjen läpivientiputkien kanssa.

Auman päätykappale

Muotoharjalistan kanssa.

Viemärin tuuletusputki

Eristetty 110. Täydellinen sarja, sisältää kattoläpiviennin ja poimulevyille lisäksi pohjalevyn (nro 10).

Ilmastoinnin poistoputki

Eristetty 125/160 mm. Täydellinen paketti, sisältää myös kattoläpiviennin ja poimulevyille lisäksi pohjalevyn (nro 10).

Tuuletuskappale

Muoto- ja sileälle harjalistalle.

Y-kappale

Muotoharjalistan kanssa.

T-kappale

Muotoharjalistan kanssa.

Läpivientikumi

25–70 mm, 50–100 mm,
90–150 mm, 125–200 mm

Muotoharjalistan päätykappale

Tiivisteet

Kaikkiin Weckman-profiileihin on tarjolla sopivat tiivisteet. Tiivistenauha 3 x 10 mm sivuttais- ja jatkolimityksiin. Muotoharjalistan kanssa käytettävä tiivistematto harjalle ja aumaan.

Kateruuvit 4,8 x 28

Tiivisteelliset kateruuvit toimitetaan sinkittyinä ja vakioväreissä.

Paikkamaali

25 ml, vakiovärit

Taatusti kestävää ja turvallista laatua

Viimeistele Weckman-kattosi näyttävällä ja toimivalla sadevesijärjestelmällä. Kourut ja syöksytorvet valmistetaan molemmin puolin Pural-pinnoitetusta kuumasinkitystä teräksestä. Pinnoitteen etuja ovat erinomainen korroosionkestävys, hyvä puhdistettavuus ja ulkonäön kestävyys. Vakiovärit: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

MITAT

Alastuloputki

Alastulosarja 3,0 m:n räystäälle, yli 3 m:n räystäskorkeudet jatko-osilla.

Kouru

Vakiopituus

Vakiopituus 3,0 m, 4,0 m tai 5,0 m. Vakiona ulkopuolinen kannake sekä kourun liitoskappale.

P13 Kouru

P13 Päätykappale

P13 Kourukannake, lyhyt

P13 Kourukannake, pitkä

P13 Kourukannake, vino (1:3; 1:2,5; 1:1,15)

P13 Liitoskappale

P13 Liukulähtö

P13 Sisäkulma

P13 Ulkokulma

P10 Ylämutka

P10 Alamutka

P10 Poistoputki

P10 Alastulon kiinnike

P10 Väistö

P13 Syöksytorvi 1,0 m ja 2,3 m

Kestävät ja turvalliset Weckman kattoturvatuotteet

Seinätikkaat varmistavat turvalliset katolle siirtymiset. Kattosilta puolestaan takaa turvallisen kulkureitin katolla, esim. piipun nuohouksen, lumien pudotuksen, antenniasennusten ja muidenkin katolla tapahtuvien töiden yhteydessä. Lumiesteet on suunniteltu ennaltaehkäisemään lumen putoamisesta aiheutuvia vahinkoja sekä suojaamaan katon pinnoitetta. Kaikki kattoturvatuotteet ovat varmaa ja laadukasta suomalaista työtä.

Tikkaat

Weckman-tikkaat tehdään kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittyinä ja lapetikas pulveripolttomaalattuna. Vakiovärit katto- ja seinätikkaille: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

LAPETIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon ja kattokiinnikkeet.

SEINÄTIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon yläkaaret ja seinäkiinnikkeet (85 - 100 cm räystäsleveydelle).

TURVATIKAS

1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6m, 6,6 m, 7,5 m ja 8,4 m. Sisältää tikasrungon ja seinäkiinnikkeet.

Kattosilta

Kattosiltoja voidaan käyttää myös työtasojen ja porrasaskelmien rakentamiseen katolla. Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50% ja ne ovat luokkaa 2, joka mahdollistaa turvaköyden kiinnittämisen. Kattosillat polttopulverimaalattuja. Kattoprofiilikohtaiset kattokiinnikkeet. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

KATTOSILTA

Vakiopituudet 1,21 m (kattokiinnikkeitä 3 kpl), 2,47 m (kattokiinnikkeitä 3 kpl), ja 2,97 m (kattokiinnikkeitä 4 kpl).

Lumieste

Lumieste on Suomen oloissa välttämätön tuote kulkureittien kohdalla. Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä. Lumieste toimitetaan joko sinkittynä tai pulveripolttomaalattuna. Kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

LUMIESTE

3000 mm

Weckman Poimukatot Asennusohjeet (Pdf 1,65 Mt)
Weckman Sadevesijärjestelmät ja kattoturvatuotteet Asennusohjeet
Vähimmäiskattokaltevuudet
Weckman W1-1064 poikkileikkauskuvat (Pdf 31,60 kt)
Weckman Poimulevyt: W-1/1064, W-2/1150 ja W-15/1134. DoP.906/13 (Pdf 174,69 kt)
Katon huolto-ohjeet (Pdf 664,30 kt)

Weckman-laadun varmistaa ISO9001-laatujärjestelmän mukainen valmistus. Weckman laadun tunnistat myös CE-merkinnästä, sillä kaikki terästuotteemme täyttävät SFS-EN 14783:2006 ja SFS-EN 1090-1:2009+A1:2011 standardien vaatimukset. Jokainen työntekijämme on sisäistänyt päämäärämme pitää tekemisen laatu korkeatasoisena ja virheettömänä.
