Kantavat rakenteet

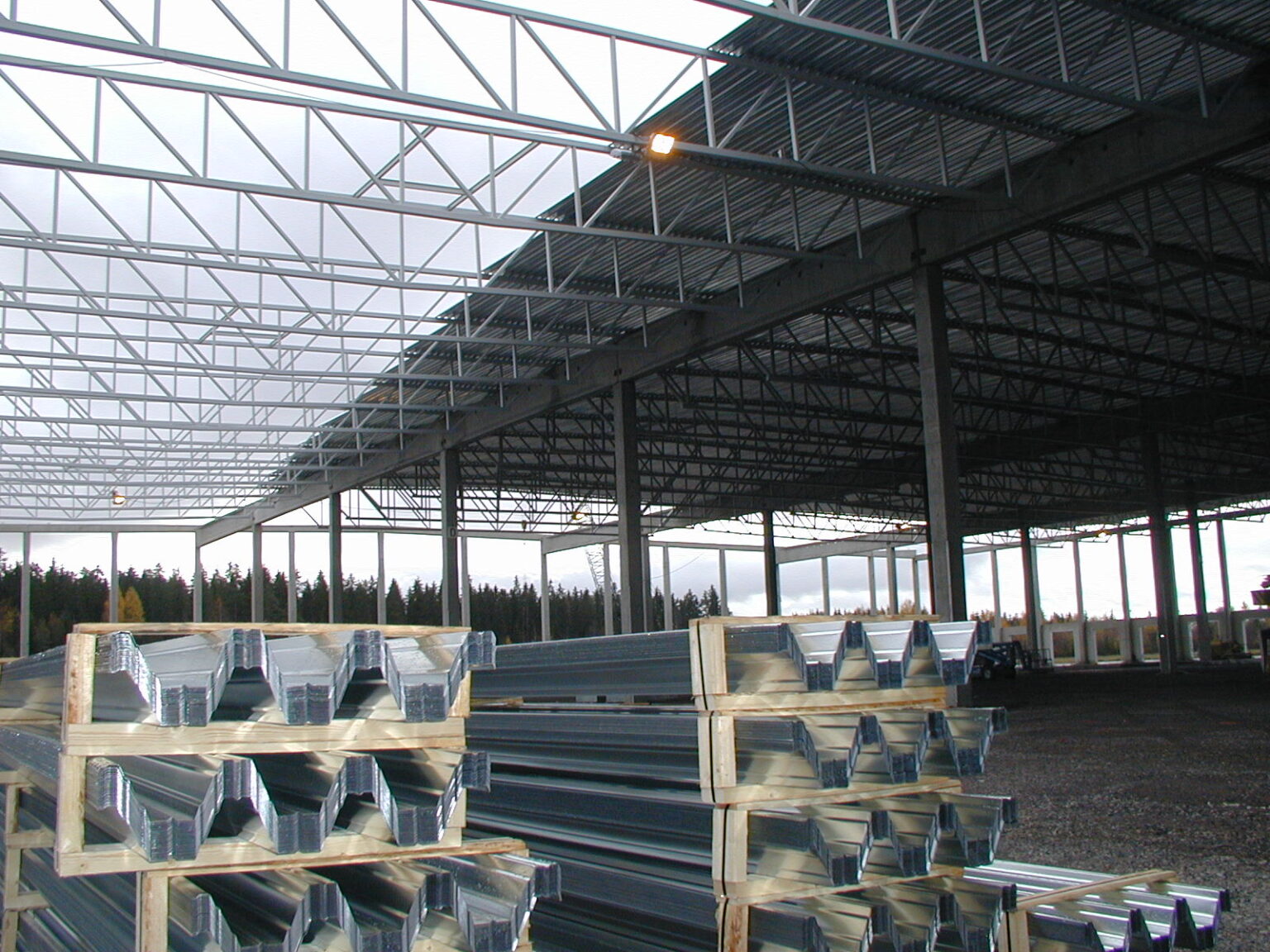

Weckman valmistaa turvallisia, CE-merkittyjä ja jatkuvan laadunvalvonnan alaisia (VTT) kantavia poimulevyjä ja teräs-kevytorsia rakennusten runkoon ja vesikattoon.

KANTAVAT POIMULEVYT

Kantavia poimulevyjä W-70/900, W-115/750, W-130/950 ja W-155/840 voidaan käyttää kantavana rakenteena ylä- ja välipohjissa, vesikatoissa sekä seinissä. Kantavuudet 9 m jänneväleihin saakka. Suuren kantavuuden ansiosta niitä voidaan hyödyntää jopa betonivalumuottina.
W-70/900 ja W-115/750 profiileihin saatavilla uumareijitykset, jolla saadaan vähennettyä kaikumista esim. urheiluhalleissa.
Huom! Kantavat poimulevyt toimitetaan kuvien mukaisessa asennossa. Asiakkaan on varmistettava, mikäli katon rakenne vaatii ne asennettavaksi toisinpäin (esim. eristetty katto).

W-130/950



jänneväleille yli 5 m
pinnoite joko A- tai B-puolelle
raaka-ainevahvuudet 0,7 – 1,2 mm
nimellishyötyleveys 951 mm
kokonaisleveys ~986 mm
Tuotteella CE-merkintä
Mitat SFS-EN 508-1 toleranssien mukaan
Raaka-ainevaihtoehdot sinkitty, polyesteri-, PVDF-, Pural- ja Puralmatta-pinnoitteinen

Varmista eri värien ja pinnoitteiden saatavuus.

Suurempi kuva profiilista           Tuotekortti           Asennusohje           Poikkileikkauskuvat           Mitoitusohjelma

W-70/900



jänneväleille 2,5 – 4,5 m
pinnoite A- tai B-puolelle
raaka-ainevahvuudet 0,6 – 1,0 mm
nimellishyötyleveys 900 mm
kokonaisleveys ~ 948 mm
Tuotteella CE-merkintä
Mitat SFS-EN 508-1 toleranssien mukaan
Raaka-ainevaihtoehdot sinkitty, polyesteri-, PVDF-, Pural- ja Puralmatta-pinnoitteinen

Varmista eri värien ja pinnoitteiden saatavuus.

Suurempi kuva profiilista           Tuotekortti           Asennusohje           Poikkileikkauskuvat          Mitoitusohjelma

W-115/750



jänneväleille 4,0 – 6,5 m
pinnoite joko A- tai B-puolelle
raaka-ainevahvuudet 0,7 – 1,0 mm
nimellishyötyleveys 750 mm
kokonaisleveys ~782 mm
Tuotteella CE-merkintä
Mitat SFS-EN 508-1 toleranssien mukaan
Raaka-ainevaihtoehdot sinkitty, polyesteri-, PVDF-, Pural- ja Puralmatta-pinnoitteinen

Varmista eri värien ja pinnoitteiden saatavuus.

Suurempi kuva profiilista           Tuotekortti           Asennusohje           Poikkileikkauskuvat          Mitoitusohjelma

W-155/840



jänneväleille yli 5 m
pinnoite joko A- tai B-puolelle
raaka-ainevahvuudet 0,7 – 1,5 mm
nimellishyötyleveys 840 mm
kokonaisleveys ~895 mm
Tuotteella CE-merkintä
Mitat SFS-EN 508-1 toleranssien mukaan
Raaka-ainevaihtoehdot sinkitty, polyesteri-, PVDF-, Pural- ja Puralmatta-pinnoitteinen

Varmista eri värien ja pinnoitteiden saatavuus.

Suurempi kuva profiilista           Tuotekortti           Asennusohje           Poikkileikkauskuvat          Mitoitusohjelma

Antikondenssipinnoite



Weckman-antikondenssipinnoite on tehokas suoja katelevyn alapintaan muodostuvaa kosteutta vastaan, erillistä aluskatetta ei tarvita. Pinnoite soveltuu katoille, joiden kaltevuus on vähintään 10°.

Materiaalina käytetään PES-huopamattoa, joka liimataan levyn alapintaan profiloinnin yhteydessä. Imukyvyltään Weckman-antikondenssipinnoite on huippuluokkaa, vaakapinnalla 900 g/m²(vesi).

Antikondenssipinnoite on saatavana seuraaville profiileille:

W-20R/1100
W-45ER/1000
W-45JR/900
W-70/900
W-115/750
W-130/950
W-155/840 (ruiskutettava antikondenssi)
Antikondenssipinnoitteesta on erillinen ohje.

Kevytorret

Teräsorsia (Z- ja C-mallit) käytetään sekundäärikannattajina yläpohjissa (Z) ja seinissä (C).

Tuotteilla CE-merkintä.

Z- ja C-orret



Orsimallit Z ja C
Raaka-aine kuumasinkitty teräs S350GD+Z (EN 10147)
Raaka-ainevahvuudet 1,0 – 2,5 mm
Orsien korkeudet 100 – 250 mm

Suurempi kuva profiilista          Mitoitustaulukko           Asennusohje           Poikkileikkauskuvat
