Weckman TERÄSTIILI TIILIKUVIOINEN KATTOPELTI
on klassikko

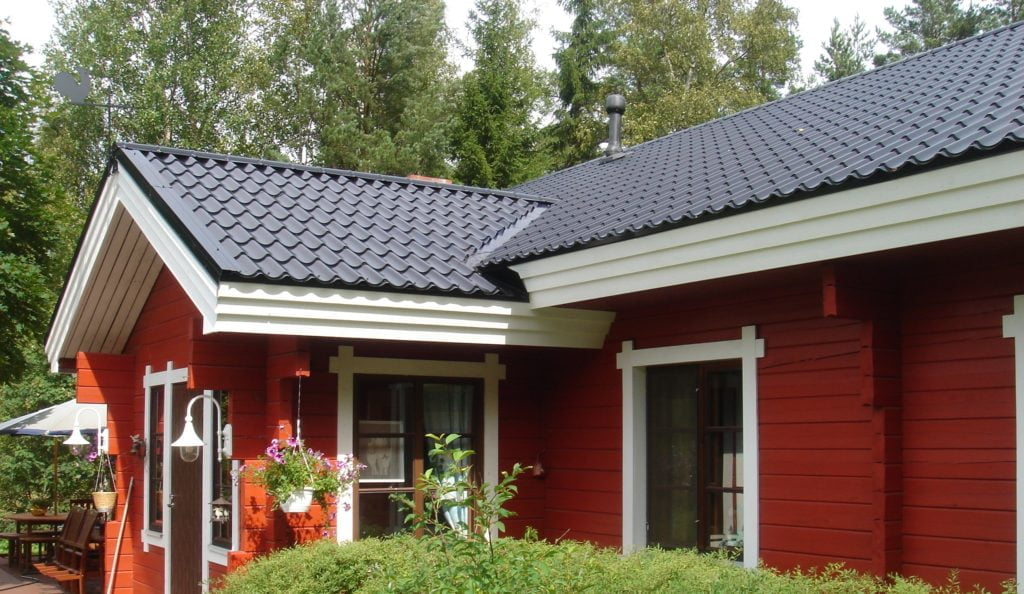

Weckman Terästiili on ollut rakentajan suosikki tiilikuviopelti jo lähes 40 vuoden ajan.  Terästiilen profiloinnin ansiosta saat katollesi sopivan rauhallisen mutta samalla näyttävän ilmeen.

Teräspaksuudet 0,5 ja 0,6 mm.

Saatavissa laatuluokissa Premium 50 ja Standard 40.

Havunvihreä RR11
Tumma harmaa
Punainen RR29
Tumma ruskea RR32
Musta RR33
Tiilenpunainen RR750

Terästiili kattopellin edut

Ympäristöystävällinen

Valmistettu 100 % kierrätettävästä takuupinnoitetusta teräksestä.

Kestävä

Pitkäikäinen takuupinnoitettu rakenneteräs – hyvä askelkestävyys ja jopa 50 v. laatuluokitus.

Näyttävä

Upea ulkonäkö. Valitse useista väreistä mattamainen tai kiiltävä maalipinnoite.

Edullinen

Kestävä, helppohoitoinen ja pitkäikäinen.

Tekniset tiedot ja kattovarusteet

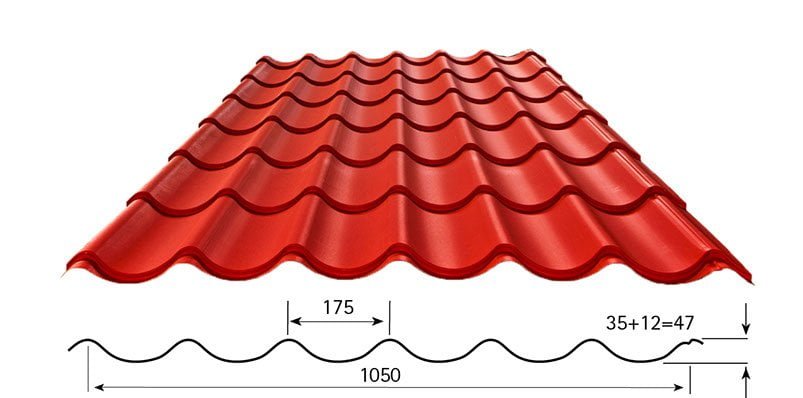

Weckman Terästiilen tekniset tiedot

Weckman Terästiili

Nimellishyötyleveys

1050 mm

Profiilin korkeus

47 mm

Enimmäispituus

~7000 mm

Vähimmäispituus

450 mm

Pienin suositeltava kattokaltevuus

1:4

Raaka-aine

0,5 ja 0,6 mm rakenneteräs

Käyttökohteet

Vesikattolevy

Ruodejako

350 mm

Teräslaatu

S280GD+Z

Paloluokka

BROOF (RakMk E1)

Laatujärjestelmä

ISO-9001

Kokonaisleveys

~1130 mm


Mitat SFS-EN 508-1 toleranssien mukaan

PERUSPAKETTI

  • Kattolevy
  • Muotoharjalista
  • Päätylista 160 mm
  • Ruuvit 4,8 x 28 mm
  • Harjatiiviste

LISÄTARVIKEPAKETTI

  • Harjan tuuletuskappale
  • Räystäslista
  • Kattoturvatuotteet
  • Sadevesijärjestelmä

Weckman tiilikuvio- ja poimulevykaton asennus­tarvikkeet

Katelevy

Muotoharjalista L=1,93 m

Tiilikuviokatoille. Suositellaan kattokaltevuuksille
loivempi kuin 1:2.

Sileä harjalista L=2 m

Poimulevykatoille. Kaikille kattokaltevuuksille.

Päätylista L=2 m

Liittymälista L=2 m

Saatavissa oikeaan kulmaan valmiiksi taivutettuna.

Räystäslista L=2 m

Aluslista L=2 m

Välttämätön räystäslipoissa päätylistan alla - estää otsalautojen kastumisen.
Profiilikohtainen.

Jiirilevy, täysleveä L=2 m

Kattoluukku

Kulkuaukon koko 600 x 600 mm. Sisältää saranat ja lukituksen.

Läpivientiputken pohjalevy L=1 m

Poimulevykattoihin. Käytetään yhdessä eristettyjen läpivientiputkien kanssa.

Auman päätykappale

Muotoharjalistan kanssa.

Viemärin tuuletusputki

Eristetty 110. Täydellinen sarja, sisältää kattoläpiviennin ja poimulevyille lisäksi pohjalevyn (nro 10).

Ilmastoinnin poistoputki

Eristetty 125/160 mm. Täydellinen paketti, sisältää myös kattoläpiviennin ja poimulevyille lisäksi pohjalevyn (nro 10).

Tuuletuskappale

Muoto- ja sileälle harjalistalle.

Y-kappale

Muotoharjalistan kanssa.

T-kappale

Muotoharjalistan kanssa.

Läpivientikumi

25–70 mm, 50–100 mm,
90–150 mm, 125–200 mm

Muotoharjalistan päätykappale

Tiivisteet

Kaikkiin Weckman-profiileihin on tarjolla sopivat tiivisteet. Tiivistenauha 3 x 10 mm sivuttais- ja jatkolimityksiin. Muotoharjalistan kanssa käytettävä tiivistematto harjalle ja aumaan.

Kateruuvit 4,8 x 28

Tiivisteelliset kateruuvit toimitetaan sinkittyinä ja vakioväreissä.

Paikkamaali

25 ml, vakiovärit

Taatusti kestävää ja turvallista laatua

Viimeistele Weckman-kattosi näyttävällä ja toimivalla sadevesijärjestelmällä. Kourut ja syöksytorvet valmistetaan molemmin puolin Pural-pinnoitetusta kuumasinkitystä teräksestä. Pinnoitteen etuja ovat erinomainen korroosionkestävys, hyvä puhdistettavuus ja ulkonäön kestävyys. Vakiovärit: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

MITAT

Alastuloputki

Alastulosarja 3,0 m:n räystäälle, yli 3 m:n räystäskorkeudet jatko-osilla.

Kouru

Vakiopituus

Vakiopituus 3,0 m, 4,0 m tai 5,0 m. Vakiona ulkopuolinen kannake sekä kourun liitoskappale.

P13 Kouru

P13 Päätykappale

P13 Kourukannake, lyhyt

P13 Kourukannake, pitkä

P13 Kourukannake, vino (1:3; 1:2,5; 1:1,15)

P13 Liitoskappale

P13 Liukulähtö

P13 Sisäkulma

P13 Ulkokulma

P10 Ylämutka

P10 Alamutka

P10 Poistoputki

P10 Alastulon kiinnike

P10 Väistö

P13 Syöksytorvi 1,0 m ja 2,3 m

Kestävät ja turvalliset Weckman kattoturvatuotteet

Seinätikkaat varmistavat turvalliset katolle siirtymiset. Kattosilta puolestaan takaa turvallisen kulkureitin katolla, esim. piipun nuohouksen, lumien pudotuksen, antenniasennusten ja muidenkin katolla tapahtuvien töiden yhteydessä. Lumiesteet on suunniteltu ennaltaehkäisemään lumen putoamisesta aiheutuvia vahinkoja sekä suojaamaan katon pinnoitetta. Kaikki kattoturvatuotteet ovat varmaa ja laadukasta suomalaista työtä.

Tikkaat

Weckman-tikkaat tehdään kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittyinä ja lapetikas pulveripolttomaalattuna. Vakiovärit katto- ja seinätikkaille: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

LAPETIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon ja kattokiinnikkeet.

SEINÄTIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon yläkaaret ja seinäkiinnikkeet (85 - 100 cm räystäsleveydelle).

TURVATIKAS

1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6m, 6,6 m, 7,5 m ja 8,4 m. Sisältää tikasrungon ja seinäkiinnikkeet.

Kattosilta

Kattosiltoja voidaan käyttää myös työtasojen ja porrasaskelmien rakentamiseen katolla. Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50% ja ne ovat luokkaa 2, joka mahdollistaa turvaköyden kiinnittämisen. Kattosillat polttopulverimaalattuja. Kattoprofiilikohtaiset kattokiinnikkeet. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

KATTOSILTA

Vakiopituudet 1,21 m (kattokiinnikkeitä 3 kpl), 2,47 m (kattokiinnikkeitä 3 kpl), ja 2,97 m (kattokiinnikkeitä 4 kpl).

Lumieste

Lumieste on Suomen oloissa välttämätön tuote kulkureittien kohdalla. Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä. Lumieste toimitetaan joko sinkittynä tai pulveripolttomaalattuna. Kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

LUMIESTE

3000 mm

Weckman Tiilikuviokatot Asennusohjeet (Pdf 6,61 Mt)
Weckman Sadevesijärjestelmät ja kattoturvatuotteet Asennusohjeet
Vähimmäiskattokaltevuudet
Weckman Terästiili poikkileikkauskuvat (Pdf 46,98 kt)
Weckman Tiilikuviolevyt: DoP.706/13 (Pdf 174,69 kt)
Katon huolto-ohjeet (Pdf 664,30 kt)

Weckman-laadun varmistaa ISO9001-laatujärjestelmän mukainen valmistus. Weckman laadun tunnistat myös CE-merkinnästä, sillä kaikki terästuotteemme täyttävät SFS-EN 14783:2006 ja SFS-EN 1090-1:2009+A1:2011 standardien vaatimukset. Jokainen työntekijämme on sisäistänyt päämäärämme pitää tekemisen laatu korkeatasoisena ja virheettömänä.
