Kevytorret

Weckman kevytorret ja teräsorret

Orret ovat tärkeä osa kantavia rakenteita, sillä ne toimivat sekundäärikannattajina jakaen kuormitusta, parantaen rakenteiden kestävyyttä mahdollistaen pidempiä kehävälejä ilman välitukia. Orsirakenteen oikea suunnittelu ja siinä huomioon otettavat kuormitusvaatimukset ja ympäristöolosuhteet, oikean orsityypin ja paksuuden valinta sekä sijoittelu vaikuttavat rakenteiden turvallisuuteen ja pitkäikäisyyteen.

Weckman kevytorret on CE-merkittyjä.

Kevytorsien Suunnitteluohjeet

Z-orsi, C-orsi ja U-orsi

Orsien materiaalit, tyypit ja koot

  • Teräsorsien valmistusmateriaali on standardin SFS-EN 1993-1-3 mukaisesti kuumasinkittyä teräslajia S350GD+Z.

Orsityypit ja koot

  • Orsimallit Z- C-, U- ja hattuorsia.
  • Orsien profiilikorkeudet 100–300 mm
  • Orsien nimellispaksuudet 1,2–3,0 mm
  • kevyt mutta kantava teräsrakenne
  • kuumasinkitty S350GD+Z-teräs
  • CE-merkityt tuotteet
  • soveltuvat katto-, seinä- ja välipohjarakenteisiin
  • mitoitettavissa Weckman Purlin Master -ohjelmalla
  • tekniset piirustukset ja BIM-objektit suunnittelijoille

Kevytorret ja teräsorret katto-, seinä- ja välipohjarakenteisiin

Weckman-kevytorret ovat kuumasinkitystä teräksestä valmistettuja kantavia Z-, C-, U- ja hattuprofiileja. Teräsorsia käytetään rakennusten kattojen, seinien ja välipohjien sekundäärikannattimina esimerkiksi teollisuus-, liike-, varasto- ja maatalousrakennuksissa.

Kevyt ja luja orsiratkaisu vähentää rakenteen omaa painoa, helpottaa käsittelyä ja mahdollistaa tarkoituksenmukaisesti mitoitetut runkorakenteet. Weckman-kevytorret ovat CE-merkittyjä, ja tuotteiden valinnassa voidaan käyttää ilmaista Purlin Master -mitoitusohjelmaa.

Tyypillisiä käyttökohteita ovat:

  • teollisuushallit ja tuotantorakennukset
  • varastot ja logistiikkarakennukset
  • konehallit ja maatalousrakennukset
  • liike- ja toimitilarakennukset
  • rakennusten katto- ja seinärakenteet
  • poimulevyjen ja sandwich-elementtien tukirakenteet
  • kohteen mukaan toteutettavat välipohjarakenteet

Z-orsi

Z-orsi on Z-muotoinen teräsprofiili, jota käytetään erityisesti rakennusten katto- ja seinärakenteissa. Z-profiilin muoto soveltuu orsijärjestelmiin, joissa profiileja voidaan käyttää rakennesuunnitelman mukaisesti jatkuvina kannattimina useamman kehän alueella.

Z-orren korkeus ja ainevahvuus valitaan jännevälin, orsijaon, kuormituksen, kiinnitystavan sekä muun rakenteellisen tuennan perusteella.

C-orsi

C-orsi on C-muotoinen teräsprofiili, jota voidaan käyttää kattojen ja seinien kannattavana rakenteena sekä erilaisissa runko-, reuna- ja tukirakenteissa. C-orsi soveltuu kohteisiin, joissa profiilin muoto, liitettävyys ja rakenteellinen toimintatapa vastaavat suunnitelman vaatimuksia.

U-orsi

U-orsi on U-muotoinen teräsprofiili, jota voidaan käyttää esimerkiksi runkojen reuna-, tuki- ja liitosrakenteissa. Sopiva käyttötapa, koko ja ainevahvuus määritetään aina kohteen rakennesuunnitelmien perusteella.

Hattuorsi

Hattuorsi on hattumaisella poikkileikkauksella valmistettu teräsprofiili. Sitä voidaan käyttää kohteen mukaan esimerkiksi katto- ja seinärakenteiden tukiprofiilina sekä muissa sekundäärisissä runkorakenteissa.

Orsien rooli kantavissa rakenteissa

Orsien ensisijainen tehtävä on siirtää kuormia ja jakaa niitä tasaisesti rakenteen muihin osiin. Tämä vähentää yksittäisiin kantaviin osiin kohdistuvaa rasitusta ja vähentää rakenteiden taipumaa sekä muodonmuutoksia. Orret voivat toimia sekundäärikannattimina erilaisissa rakenteissa, kuten:

  • Rakennuksen katoissa kannattajina varsinaiselle vesikatolle esim. poimulevylle tai sandwich-elementille
  • Rakennusten seinissä seinäverhouksen tukirankana seinäpilareiden välillä.
  • Välipohjien kannattajina esim. lattialevyjen tukirankana.
Kevytorsien Suunnitteluohjeet

Rakenteiden suunnittelu

Teräsorsirakenteiden suunnittelussa voi käyttää tähän tarkoitukseen erityisesti tehtyä mitoitusohjelmaa, jolla saadaan nopeasti valittua oikea orsityyppi, -korkeus ja -paksuus.

Mitoitusohjelma Weckman Purlin Master on Weckman teräsorsille suunniteltu ilmainen mitoitusohjelma.

Löydät mitoitusohjelman alta.

Purlin Master

Weckman tuotteiden BIM-objektit ladattavissa

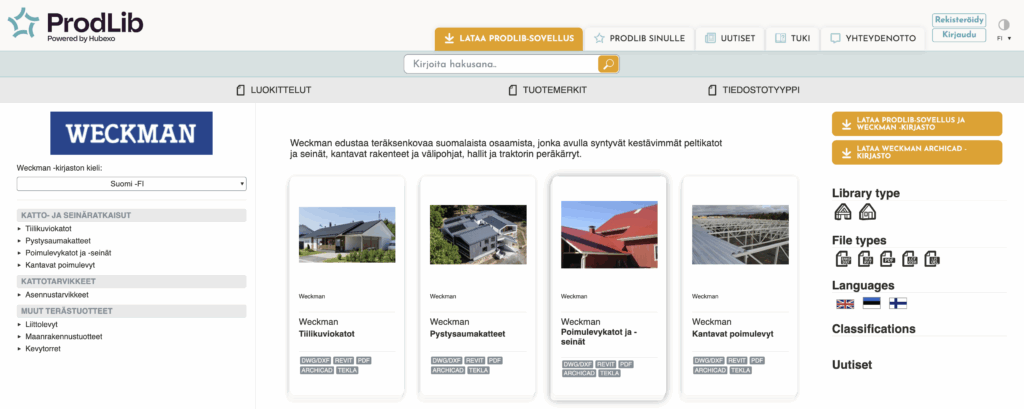

Weckman rakennustuotteiden BIM-objektit ladattavissa veloituksetta Prodlib sivustolla ja Prodlib-sovelluksessa. Rakennekirjasto sisältää valmiit tuotemallit AutoCad- Autodesk Revit ja Archicad ohjelmistoihin. Prodlib:in sisältö on kaiken aikaa ajan tasalla, joten käytössäsi on viimeisimmät tuotetiedot.

Lataa BIM-objektit
