Weckman Progantti Acoustic Pro
lukkosaumakatto

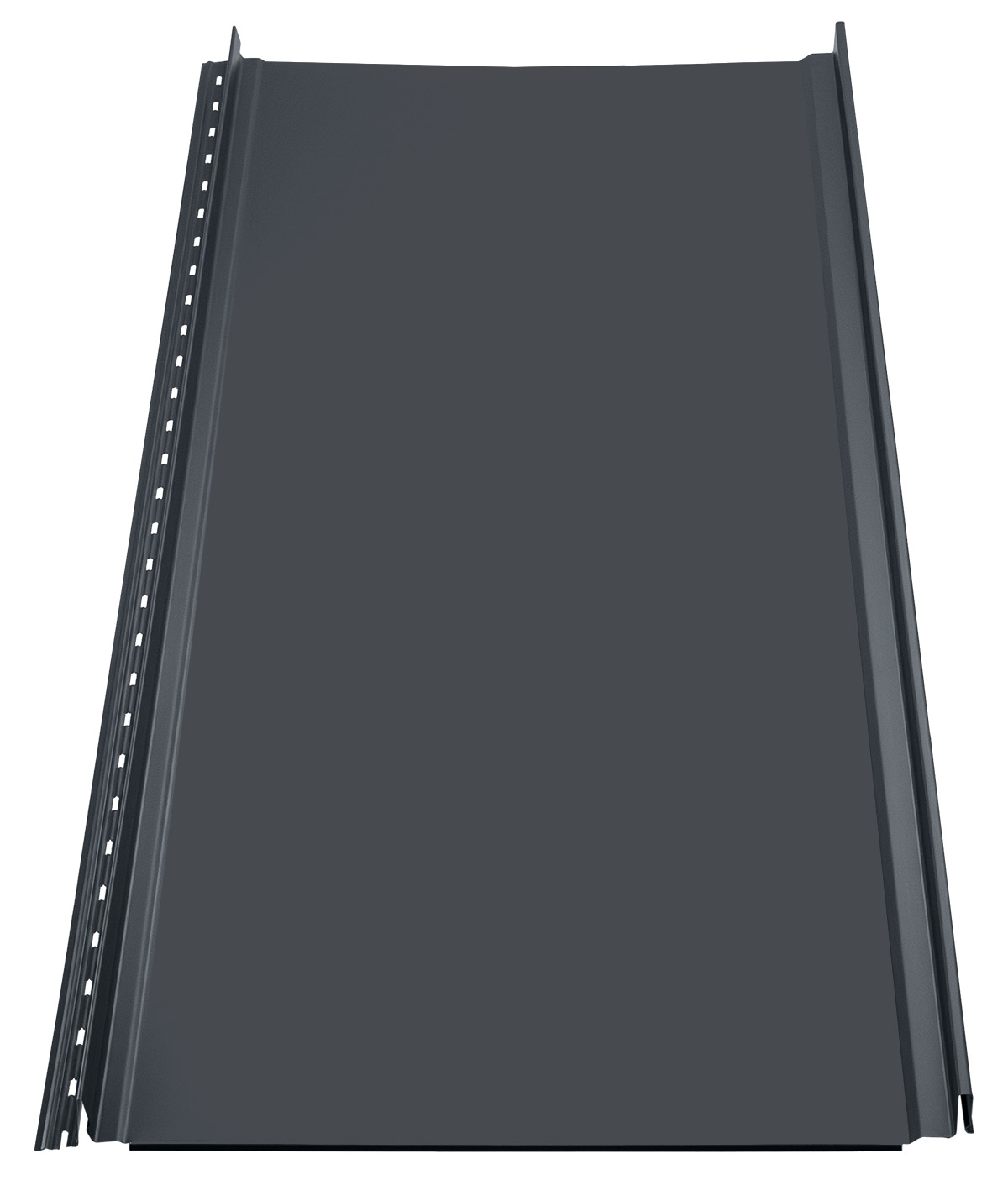

Lukkosaumakatto Progantti Acoustic Pro – hiljaisuuden uusi taso

Uusi Progantti Acoustic Pro on lukkosaumapelti, johon on tehtaalla koneellisesti integroitu ääntä vaimentava kerros, joka täydentää katon antikondenssisuojausta. Se on teknisesti ja visuaalisesti viimeistelty kattopelti, joka vähentää katolta kantautuvaa ääntä, parantaen asumismukavuutta ja suojaten rakenteita kosteudelta – vuosikymmeniksi eteenpäin.

Teräspaksuudet 0,5 mm ja 0,6 mm.

Saatavissa laatuluokissa Premium 50 ja Standard 40.

Pyydä tarjous Ota yhteyttä asiantuntijaan

Vakiovärit: Havunvihreä RR11, Vaalea harmaa RR21, Tumma harmaa RR23, Punainen RR29, Tumma ruskea RR32, Musta RR33, Tiilenpunainen RR750.

Näyttävä ja laadukas Weckman Progantti Acoustic Pro lukkosaumakatto

Hiljaisempi katto

Akustinen kerros vaimentaa sateesta ja tuulesta sekä lämpölaajenemisesta aiheutuvia ääniä.

Kondenssisuoja vakiona

Tehdasasennettu täydentävä kondenssisuoja sitoo kosteutta ja suojaa alusrakenteita.

Puhdas valinta

Antibakteerinen ja homehtumaton materiaali, joka ehkäisee mikrobien kasvua ja pitää katon terveenä.

Edullinen ja kestävä

Helppohoitoinen ja pitkäikäinen.

Viimeistelty ja varma

Progantin edistyksellinen lukkosaumarakenne, helppo asentaa.

Vesitiivis myös loivalla katolla

Saumarakenne varmistaa vesitiiviyden jopa 1:8 kattokaltevuudelle ilman lisätiivisteitä.

Laaja valikoima

Useita profiili-, väri- ja pinnoitevaihtoehtoja sekä raaka-ainepaksuuksia.

Pienempi hiilijalanjälki

Pienempi hiilijalanjälki valmistuksessa. Valmistus aurinkoenergialla.

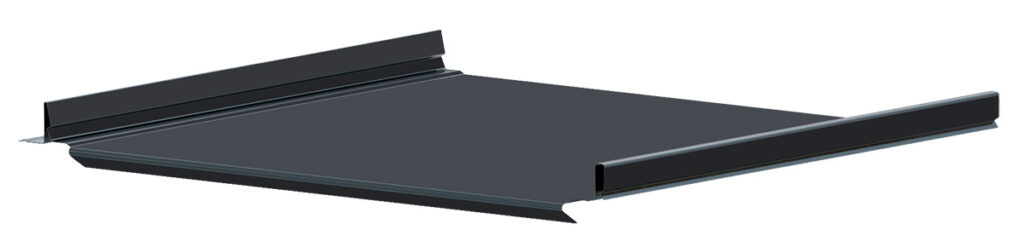

Progantti Acoustic Pro.

Hiljaisempaan asumiseen

Acoustic Pro ‑kerros leikkaa katon kautta kantautuvaa ääntä. Sateen rummutus ja tuulen aiheuttama ääni vaimenevat, mikä lisää asumismukavuutta kaikissa sääolosuhteissa.

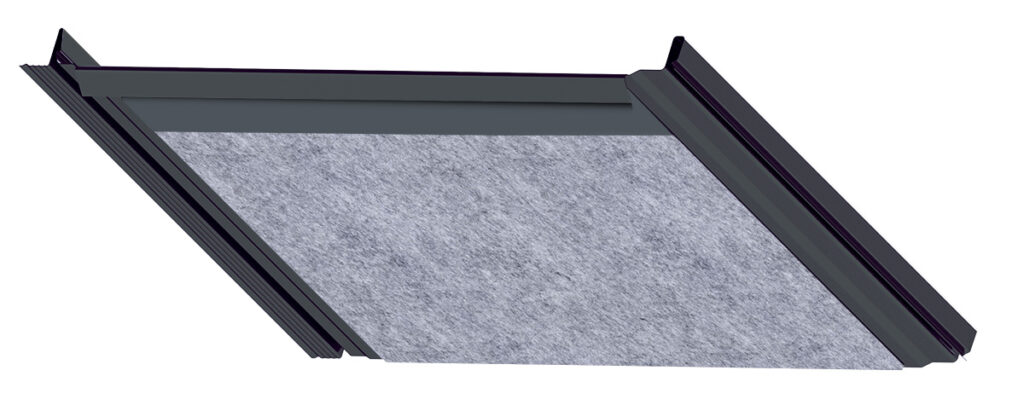

Progantti Acoustic Prossa on ääntä vaimentava kerros.

Akustinen vaimennushuopa valmiiksi integroituna

Katelevyn alapintaan tehdasasennettu vaimennushuopa toimii äänenvaimennuksen lisäksi myös täydentävänä kondenssisuojana yhdessä aluskaterakenteen kanssa suojaten katon rakenteita.

Progantin rakenteelliset edut

Weckman ‑sivukiinnike mahdollistaa katemateriaalin vapaan lämpölaajenemisen, mikä vähentää kupruilua ja ääntelyä. Saumarakenne on vesitiivis, ja katto tuulettuu määräysten mukaisesti myös kylmällä säällä.

Ekologinen valinta

Materiaaliksi on saatavilla SSAB Zero (lähes fossiilivapaasti kierrätetystä materiaalista) ja SSAB GreenCoat®. Weckmanin ohutlevytuotteet valmistetaan laajasti aurinkoenergialla.

Weckman Progantti Acoustic Pro on valmistettu aurinkoenergialla

Weckmanin pinnoitetuista ohutlevytuotteista 70-80 % on valmistettu ympäristövastuullisesti. SSAB GreenCoat® -teräs sekä Arcelor Mittalin ympäristöystävälliset tuotteet ovat osa Weckman Steelin valikoimaa. Tulevaisuudessa Weckman-ohutlevyissä tullaan hyödyntämään fossiilivapaata terästä. Fossiilivapaa teräksentuotanto tulee vähentämään Suomen hiilidioksidipäästöjä 7 %.

Lue lisää

Tekniset tiedot ja kattovarusteet

Weckman Progantti Acoustic Pro:n toimivuus perustuu Progantin profiilin mitoitukseen ja rakenteeseen, tehdasasennettuun äänenvaimennukseen ja täydentävään kondenssisuojaan.

Weckman Progantti Acoustic Pro

Projekti- ja rakennesuunnittelu vaikuttavat kokonaisratkaisun toimivuuteen (aluskate, tuuletus, eristeet). Noudata aina Progantin asennusohjetta ja kohdekohtaista suunnitelmaa. Asennusohjeet löydät Ladattavat-osiosta.

Weckman Progantti Acoustic Pro

Nimellishyötyleveys

475 mm

Kokonaisleveys

505 mm

Minimipituus

1500 mm

Maksimipituus

15500 mm

Profiilin korkeus

29 mm

Raaka-aine

0,5 tai 0,6 mm rakenneteräs

Teräslaatu

S280GD+Z

Paloluokka

BROOF (RakMk E1)

Pienin suositeltava kattokaltevuus

1:8

Ruodejako

300 mm

Äänenvaimennus

Integroitu, ääntä vaimentava rakenne

Kondenssinhallinta

Koneellisesti asennettu täydentävä kondenssisuoja

Hygienia

Antibakteerinen ja homehtumaton materiaali

Valmistus

Tehdasasenteinen, tasalaatuinen



Mitat SFS-EN 508-1 toleranssien mukaan

Projekti- ja rakennesuunnittelu vaikuttavat kokonaisratkaisun toimivuuteen (aluskate, tuuletus, eristeet). Noudata aina Progantin asennusohjetta ja kohdekohtaista suunnitelmaa. Asennusohjeet löydät Ladattavat-osiosta.

Vakiovärit:
Havunvihreä RR11
Vaalea harmaa RR21
Tumma harmaa RR23
Punainen RR29
Tiilenpunainen RR750
Tumma ruskea RR32
Musta RR33

VAIN WECKMANILTA

WECKMAN-sivukiinnikeratkaisu mahdollistaa kattomateriaalin vapaan lämpölaajenemisen ja vähentää kattopellin kupruilua ja ääntelyä.

WECKMAN-tuuletusjousi varmistaa katon riittävän tuuletuksen Weckman harjarakenteessa myös kylmällä säällä. Kosteus poistuu harjan kautta tiivistymättä katteen alapintaan, näin minimoidaan vesikaton alla olevien rakenteiden vaurioitumisen riski.

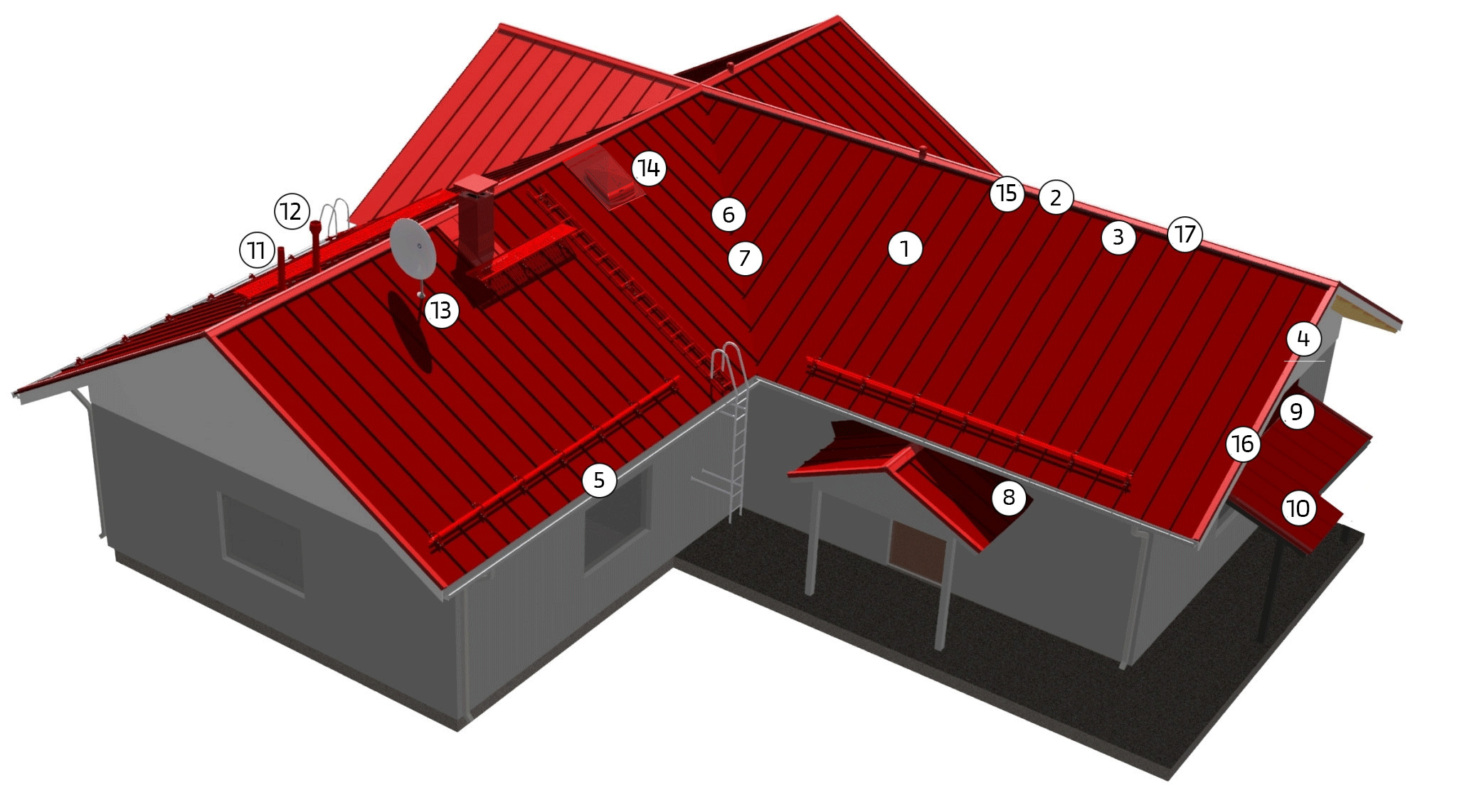

Weckman Progantti-katon asennus­tarvikkeet

Progantti katelevy

Hyötyleveys 475 mm.

Sileä harjalista L=2 m

Markkinoiden levein harjalista tuo asennukseen helppoutta ja liikkumavaraa.

Harjan tiivistyslista L~464 mm

Katon tuuletusta edistävä. Väri RR23

Päätylista L=lappeen mitta (jopa 10 m asti vain Progantti-tilausten yhteydessä)

Näyttävä, koko lappeen mittainen lista (max 10 m) yhtenä kappaleena ilman saumoja.

Alaraystäslista L=2 m

Säädettävä alaräystäslista helpottaa sadevesikourujen asennusta ja ohjaa katon räystäslinjausta.

Täysleveä jiirilevy L=2 m

Täysleveä jiirilevy varmistaa Progantti-katon vedenpitävyyden loivillakin lappeilla.

Tiivistenauha

Jiirin tiivistämiseen. Liimapinnalla.

Liittymälista sivulle L=2 m

Katon ja seinän vierustoille.

Liittymälista L=2 m

Saatavissa oikeaan kulmaan valmiiksi taivutettuna.

Aluslista, sinkitty L=2 m

Välttämätön räystäslipoissa päätylistan alla - estää otsalautojen kastumisen.

Viemärin-/Radon-tuuletusputki

Eristetty 110. Täydellinen sarja, sisältää Progantti-läpiviennin.

Ilmastoinnin poistoputki

Eristetty 125/160 mm. Täydellinen paketti, sisältää Progantti-kattoläpiviennin.

Läpivientikumi

25-70 mm, 50-100 mm, 90-150 mm, 125-200 mm

Kattoluukku

Kulkuaukon koko 600 x 600 mm. Sisältää saranat ja lukituksen.

Tuuletusjousi

Pitää tuuletusvälit avoimena tuulettuvassa harjarakenteessa myös talviolosuhteissa.

Sivukiinnike sinkitty

Mahdollistaa katon reuna-alueilla vapaan lämpöliikkeen, estäen katelevyn kupruilun ja ääntelyn.

Yläräystäslista L=2 m

Pulpettikaton harjalle. Saatavissa oikeaan kulmaan valmiiksi taivutettuna.

Auman tiivistyslista L=2 m

Rei’itetty tiivistyslista estää lumen ja veden pääsyn alusrakenteisiin ja edistää tuulettuvuutta. Väri RR23.

Kateruuvit 4,8 x 28

Jiiriin leikattujen katelevyjen alareunaan ja listojen kiinnitykseen.

Progantti-ruuvit RST 4,2 x 25

Taatusti kestävää ja turvallista laatua

Viimeistele Weckman-kattosi näyttävällä ja toimivalla sadevesijärjestelmällä. Kourut ja syöksytorvet valmistetaan molemmin puolin Pural-pinnoitetusta kuumasinkitystä teräksestä. Pinnoitteen etuja ovat erinomainen korroosionkestävys, hyvä puhdistettavuus ja ulkonäön kestävyys. Vakiovärit: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

MITAT

Alastuloputki

Alastulosarja 3,0 m:n räystäälle, yli 3 m:n räystäskorkeudet jatko-osilla.

Kouru

Vakiopituus

Vakiopituus 3,0 m, 4,0 m tai 5,0 m. Vakiona ulkopuolinen kannake sekä kourun liitoskappale.

P13 Kouru

P13 Päätykappale

P13 Kourukannake, lyhyt

P13 Kourukannake, pitkä

P13 Kourukannake, vino (1:3; 1:2,5; 1:1,15)

P13 Liitoskappale

P13 Liukulähtö

P13 Sisäkulma

P13 Ulkokulma

P10 Ylämutka

P10 Alamutka

P10 Poistoputki

P10 Alastulon kiinnike

P10 Väistö

P13 Syöksytorvi 1,0 m ja 2,3 m

Kestävät ja turvalliset Weckman kattoturvatuotteet

Seinätikkaat varmistavat turvalliset katolle siirtymiset. Kattosilta puolestaan takaa turvallisen kulkureitin katolla, esim. piipun nuohouksen, lumien pudotuksen, antenniasennusten ja muidenkin katolla tapahtuvien töiden yhteydessä. Lumiesteet on suunniteltu ennaltaehkäisemään lumen putoamisesta aiheutuvia vahinkoja sekä suojaamaan katon pinnoitetta. Kaikki kattoturvatuotteet ovat varmaa ja laadukasta suomalaista työtä.

Tikkaat

Weckman-tikkaat tehdään kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittyinä ja lapetikas pulveripolttomaalattuna. Vakiovärit katto- ja seinätikkaille: valkoinen, punainen, tumman harmaa, tumman ruskea ja musta.

LAPETIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon ja kattokiinnikkeet.

SEINÄTIKAS

Vakiopituudet 1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6 m, 6,6 m, 7,5 m ja 8,4 m. Tikassarja sisältää tikasrungon yläkaaret ja seinäkiinnikkeet (85 - 100 cm räystäsleveydelle).

TURVATIKAS

1,2 m, 2,7 m, 3,3 m, 4,2 m, 4,5 m, 5,4 m, 6m, 6,6 m, 7,5 m ja 8,4 m. Sisältää tikasrungon ja seinäkiinnikkeet.

Kattosilta

Kattosiltoja voidaan käyttää myös työtasojen ja porrasaskelmien rakentamiseen katolla. Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50% ja ne ovat luokkaa 2, joka mahdollistaa turvaköyden kiinnittämisen. Kattosillat polttopulverimaalattuja. Kattoprofiilikohtaiset kattokiinnikkeet. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

KATTOSILTA

Vakiopituudet 1,21 m (kattokiinnikkeitä 3 kpl), 2,47 m (kattokiinnikkeitä 3 kpl), ja 2,97 m (kattokiinnikkeitä 4 kpl).

Lumieste

Lumieste on Suomen oloissa välttämätön tuote kulkureittien kohdalla. Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä. Lumieste toimitetaan joko sinkittynä tai pulveripolttomaalattuna. Kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti. Vakiovärit: tumman harmaa, punainen, tumman ruskea, musta, tiilen punainen.

LUMIESTE

3000 mm

Weckman Proganttikatot Asennusohjeet (Pdf 1,52 Mt)
Katso Weckman Progantti Asennusvideo
Weckman Sadevesijärjestelmät ja kattoturvatuotteet Asennusohjeet
Vähimmäiskattokaltevuudet
Weckman Progantti poikkileikkauskuvat (Pdf 36,63 kt)
Weckman Proganttilevyt: DoP.606/13 (Pdf 242,08 kt)
Katon huolto-ohjeet (Pdf 664,30 kt)

Weckman-laadun varmistaa ISO9001-laatujärjestelmän mukainen valmistus. Weckman laadun tunnistat myös CE-merkinnästä, sillä kaikki terästuotteemme täyttävät SFS-EN 14783:2006 ja SFS-EN 1090-1:2009+A1:2011 standardien vaatimukset. Jokainen työntekijämme on sisäistänyt päämäärämme pitää tekemisen laatu korkeatasoisena ja virheettömänä.

Weckman Premium 50

Weckman Standard 40

Weckman Progantti asennus
